輕質(zhì)黏土磚是指Al2O3含量在30%-46%的輕質(zhì)耐火制品，以耐火黏土或輕質(zhì)熟料和可塑黏土為主要原理，通常以可塑泥料或泥漿澆注成形，并通過加入易燃物法、氣體發(fā)生法、泡沫法使其形成多孔結(jié)構(gòu)。使用溫度在1200-1400℃。輕質(zhì)粘土磚使用范圍相當(dāng)廣泛，在很多類型的工業(yè)窯爐保溫環(huán)節(jié)都被使用。
輕質(zhì)粘土磚特點(diǎn)：
　　輕質(zhì)黏土磚和一般黏土磚比較，重量輕，內(nèi)部均勻布有微小氣孔，氣孔率較高。
　　因此，能保證爐墻散失的熱量更少，燃料得費(fèi)用就會(huì)相應(yīng)下降，輕質(zhì)黏土磚也同時(shí)意味著更小的蓄熱量，因此升溫和冷卻都更快，允許加快周期性操作。

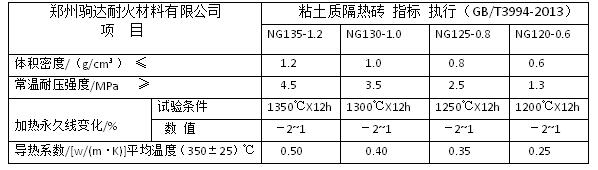

輕質(zhì)粘土磚理化指標(biāo)：

　　輕質(zhì)黏土磚的理化特點(diǎn)是氣孔率高、一般40%-85%；體積密度低低于1.5g/cm3；熱導(dǎo)率低，一般低于1.0W（m.K）。
輕質(zhì)黏土磚有以下特性：
　　1.低導(dǎo)熱率，具有很好的隔熱保溫效果；
　　2.低熱熔，由于低導(dǎo)熱率，莫來石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；
　　3.耐火度高，較高的含鋁量使其在還原氣氛下仍保持良好的性能；
　　4.熱態(tài)耐壓強(qiáng)度高；
　　5.外觀尺寸精確，加快砌筑速度，減少耐火泥使用量，保證了砌體的強(qiáng)度和穩(wěn)定性，從而延長(zhǎng)襯里的壽命；
　　6.可加工成特殊形狀。以減少砌磚塊數(shù)和砌縫。
輕質(zhì)粘土磚應(yīng)用：
　　輕質(zhì)黏土磚按照其性能特點(diǎn)一般使用在工業(yè)窯爐的隔熱環(huán)節(jié)，可減少爐窯散熱損失，節(jié)省能源消耗，并可減輕熱工設(shè)備的質(zhì)量。有時(shí)也用于不受高溫熔融物料和侵蝕性氣體所侵蝕的窯爐內(nèi)襯。最高使用溫度在1200～1500℃。輕質(zhì)黏土磚的機(jī)械強(qiáng)度、耐磨損性和抗渣侵蝕性較差，不宜于窯爐的承重結(jié)構(gòu)和直接接觸熔渣、爐料、熔融金屬等部位。
