多晶莫來石纖維在國內屬于比較新型的一種氧化鋁纖維產品，其AL2O3的含量在80%以上，該產品主晶相為莫來石相，使用溫度在1500-1700℃，高出普通玻璃纖維400℃左右。其作為絕熱材料可長期使用在1600℃以下的高溫熱工窯爐，它的出現(xiàn)，顯著提高了設備熱效率，大幅度節(jié)約能源，提高生產力，猶如掀起一場工業(yè)窯爐的革命。

    1、多晶莫來石纖維的應用

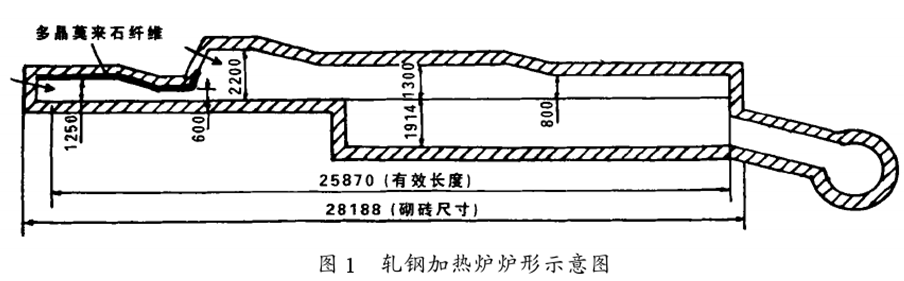

    在國內，連軋加熱爐上應用多晶莫來石纖維已經得到了推廣并取得了良好的效果。多晶莫來石纖維屬于超輕質高溫耐火纖維，其特點是容量請、蓄熱量小、導熱系數(shù)小、使用溫度高。根據使用范圍的不同，可制作成多晶莫來石纖維棉、板、氈、毯、模塊、紙等等，可廣泛應用于冶金、機械、陶瓷、電子、石化等領域的高溫工業(yè)窯爐及其他熱工設備。例如：多晶莫來石纖維在加熱爐使用，連軋加熱爐高溫段爐頂外表面溫度較高，散熱損失大，操作環(huán)境較為惡劣。如果在高溫段爐頂內表面貼上多晶莫來石纖維，可以減少爐頂散熱損失，降低爐頂外表溫度。也就是說，既能節(jié)約能源，又可改善操作環(huán)境。 如圖1所示，均熱段高1250mm，加熱段與均熱段過渡區(qū)高也僅為600mm,燒嘴火焰和爐內氣流沖刷力較大，如果選用容重太輕的材料，抗火焰氣流沖刷的能力差；若選用太重的材料，則容易脫落。又由于爐頂內表面不宜用散狀纖維棉，只能選用粘貼模塊。因此選用 PMF200系列較為適宜。

    2、多晶莫來石纖維模塊在加熱爐上的施工方式

    多晶莫來石纖維模塊施工相當簡便，其要點為：（1）去除爐體表面的灰渣和結瘤，使其平整、清潔；（2）在爐頂貼面和纖維貼面各涂上一層專用的高溫粘結劑，按一定的規(guī)則逐塊粘貼，用木板將其壓平；（3）在壓平的纖維表面噴灑一層固化劑。經驗表明，為保證施工質量，應注意以下幾點：①爐體表面平整、清潔；溫粘結劑涂層均勻；③貼時纖維相互間要有一定的壓縮。

    3、多晶莫來石纖維的使用效果

    (1)使用壽命

    多晶莫來石纖維在加熱爐上使用達到了預想的效果。使用一年以后貼層表面還是比較平整，燒損并不明顯，而且所貼區(qū)域（除爐體本身不平整的部位，約5m2)未發(fā)現(xiàn)脫落現(xiàn)象。由此可以預計，使用壽命至少可達一年半以上。

    (2)節(jié)能效果

    加熱爐在使用多晶莫來石纖維后，高溫段爐頂外表溫度明顯下降，這說明爐體散熱損失明顯減少。

    多晶莫來石纖維已經逐步取代重型耐火材料，在熱工窯爐設備上取得了顯著的效果，并提高企業(yè)的敬意效益。很大程度上改善才做環(huán)境并對窯爐本身起到了一定的保護作用，延長使用壽命，是未來工業(yè)熱工窯爐大力推廣使用的環(huán)保節(jié)能新產品。
