磷酸鹽結(jié)合高鋁磚是新型干法水泥窯上常用磚型之一，簡(jiǎn)稱磷酸鹽高鋁磚或磷酸鹽磚，磷酸鹽高鋁磚是以高鋁礬土熟料為主要原料，以磷酸或磷酸鋁為結(jié)合劑，經(jīng)高壓成型，在400〜600℃下進(jìn)行熱處理而成的高鋁質(zhì)耐火制品。磷酸鹽高鋁磚具有良好的熱穩(wěn)定性，當(dāng)水泥窯內(nèi)襯溫度急劇變化時(shí)，磷酸鹽高鋁磚不炸裂，不剝落，窯皮不坍塌。而且容易掛窯皮，具有很高的耐磨性能，因此使用壽命長(zhǎng)。

       磷酸鹽高鋁磚在水泥窯的應(yīng)用非常廣泛，其可用于預(yù)熱帶、分解帶、過渡帶、冷卻帶作為其內(nèi)襯。也可在直徑小于3米的水泥窯燒成帶作為內(nèi)襯。

       建材行業(yè)標(biāo)準(zhǔn)JC350—1993《水泥窯用磷酸鹽結(jié)合高鋁質(zhì)磚》按結(jié)合劑分為兩個(gè)品種。磷酸鹽高鋁質(zhì)磚結(jié)合劑濃度為42.5%〜50%磷酸溶液。代號(hào)為P，鎖縫磚代號(hào)為PC。磷酸鋁結(jié)合高鋁質(zhì)耐磨磚(簡(jiǎn)稱耐磨磚)， 結(jié)合劑為工業(yè)磷酸、工業(yè)氫氧化鋁配制成的磷酸鋁溶液，摩爾比為：Al2O3： P2O5 =1：3.2，代號(hào)為 PA。

       水泥窯用磷酸鹽高鋁磚的理化性能、尺寸允許偏差及外觀見表1、見表2。

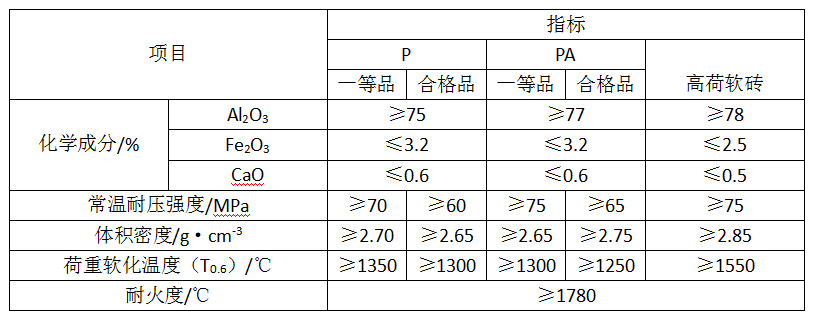

表1 水泥窯用磷酸鹽結(jié)合高鋁質(zhì)磚的理化性能

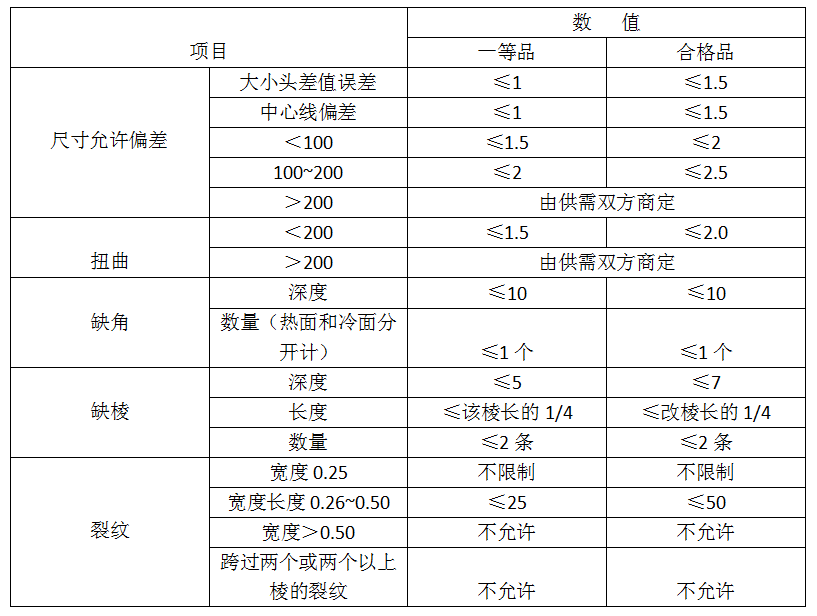

表2 水泥窯用磷酸鹽結(jié)合高鋁質(zhì)磚的尺寸偏差及外觀

       磷酸鹽結(jié)合高鋁磚熱態(tài)強(qiáng)度較高，抗熱震性好，耐磨性強(qiáng)，容易掛窯皮。有的水泥廠將其用于小型回轉(zhuǎn)窯的燒成帶和過渡帶， 在調(diào)試階段頻繁開停窯時(shí)，表現(xiàn)出較好的使用性能。

       近十年來，圍繞磷酸結(jié)合的基本工藝路線，開展了許多旨在提高磷酸磚荷軟指標(biāo)的研究，如在配料中提高黏土的加入量或是加入硅微粉，平衡AlPO4晶型轉(zhuǎn)化帶來的欠缺;配料中引入藍(lán)晶石、硅線石、鋯英石，提高荷重軟化溫度(高荷軟磷酸磚);向磷酸中加入廣西白泥，調(diào)成泥漿，用泥漿做結(jié)合劑，可以不閑料，并能提高荷重軟化溫度，這些技術(shù)措施都是有效的。
